4路长距离网络同轴线接收器



型号:MB-EC04AR

※以太网同轴线传输距离可达2000米

※同时独立传输4路网络信号

※采用自动纠错编码,OFDM高速调制解调技术

※支持中间多节点接入方式,最大延时小于3ms

※采用多级防雷保护模式

※最大物理带宽达到200Mbps
产品评论
产品详细信息:

特点

网络同轴线传输距离可达2000米

同时独立传输4路网络信号

  采用自动纠错编码,OFDM高速调制解调技术

支持中间多节点接入方式,最大延时小于3ms

安装方便,不需要设置IP或者MAC地址

采用多级防雷保护模式

电源部分采用两级过流过压保护

最大物理带宽达到200Mbps

介绍

欧凯讯科技42000米以太网同轴线接收器MB-EC04AR是以同轴线为介质进行独立高速以太网信号长距离信号传输。可以在一条同轴线上面提供多节点中间接入。它可将以太网信号通过同轴线进行长距离传输传输,最大物理带宽达到200Mbps距离可达2000,同时独立为四个前端进行以太网长距离传输。MB-EC04AR采用欧凯讯特有OFDM高速调制解调技术,内部自动纠错编码技术,可以有效保证信号无失真传输,并且延时小于2ms

该设备在实际使用环境中具有很强抗干扰能力。在防护方面采用多级大通流量多种防雷防护设计,因此在使用过程中能过有效保护设备免受雷击而损坏。该产品可大量用于网络拓展系统、网络安防系统,网络信息发布系统,网络改造扩建系统、铁路及城市交通、冶金矿山、野战通信等众多领域。



技术参数

描述

4路2000网络同轴线接收器

支持网络标准

IEEE 802.3 10BaseT,IEEE 802.3U 100Base-TX,IP ver 4 and 6.

传输参数

距离(米)

最大带宽(Mbps

300

92

500

86

800

47

1000

45

网络接口参数

以太网接口

RJ45

传输介质

Cat5/5e/6标准网线电缆

最大传输距离

100

数据传输速率

10M/100Mbps

网络标准

I EEE802. 3 10BASE-TI EEE802. 3u 100BASE-TX

同轴线接口

连接接口

Rj45

最大传输距离

1000

网络传输技术

OFDM高速调制解调技术

延时

小于3ms

最大物理带宽

200Mbps

连接方式

支持多点中间接入

信号传输处理技术

自动纠错编码技术

电源传输保护方式

多级过流过压保护

电源输入输出

输入

DC12V

设备自身最大功率

1.2W

指示灯

红灯

电源部分正常

不亮

电源部分不正常

绿灯

中间介质同轴线电缆连接正常

不亮

中间介质同轴线电缆连接不正常

黄灯

闪烁亮

网络数据通信正常

不亮

网络数据不通信

防护级别

整机静电防护

1a 接触放电3

1b 空气放电3

执行标准:IEC61000-4-2

LINK接口

执行标准:IEC61000-4-5 2

以太网接口

执行标准:IEC61000-4-5 3

环境

工作温度

070

储存温度

-20℃~85

湿度(无凝结)

095%

外壳

黑色铝合金

包装体积

220mm*160mm*85mm

重量

655g



安装步骤:



1分别将4个传输器MB-EC01AT远端以太网端口连接到网络设RJ45输出端,正确将12VDC电源适配器输出端口插入到MB-EC01AT电源座子上面,把卡好连接BNC接口的同轴线一端连接到传输器MB-ECP01AT的BNC接口。

2将传输器MB-EC04AR的以太网端口连接到网络设备RJ45输入端,分别把卡好BNC接口的同轴线的另外一端分别连接到传输器MB-EC04AR的BNC接口上面。把48VDC电源适配起连接到传输器的12V电源接口。确认连接无误以后,插上电源.

3在网络通畅的情况下,设备自行尝试连接,电源指示灯亮(红色)说明电源部

分工作正常,LINK信号灯(绿灯)常亮,说明同轴线已经连接好;黄灯快速闪动说明网络信号传输正常。



应用范围

高清多媒体信息发布系统

高清多媒体广告工程

高清音视频会议系统

大型投影设备演示系统

模拟监控升级网络化改造工程

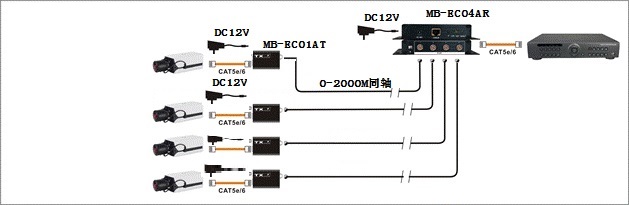

典型应用
