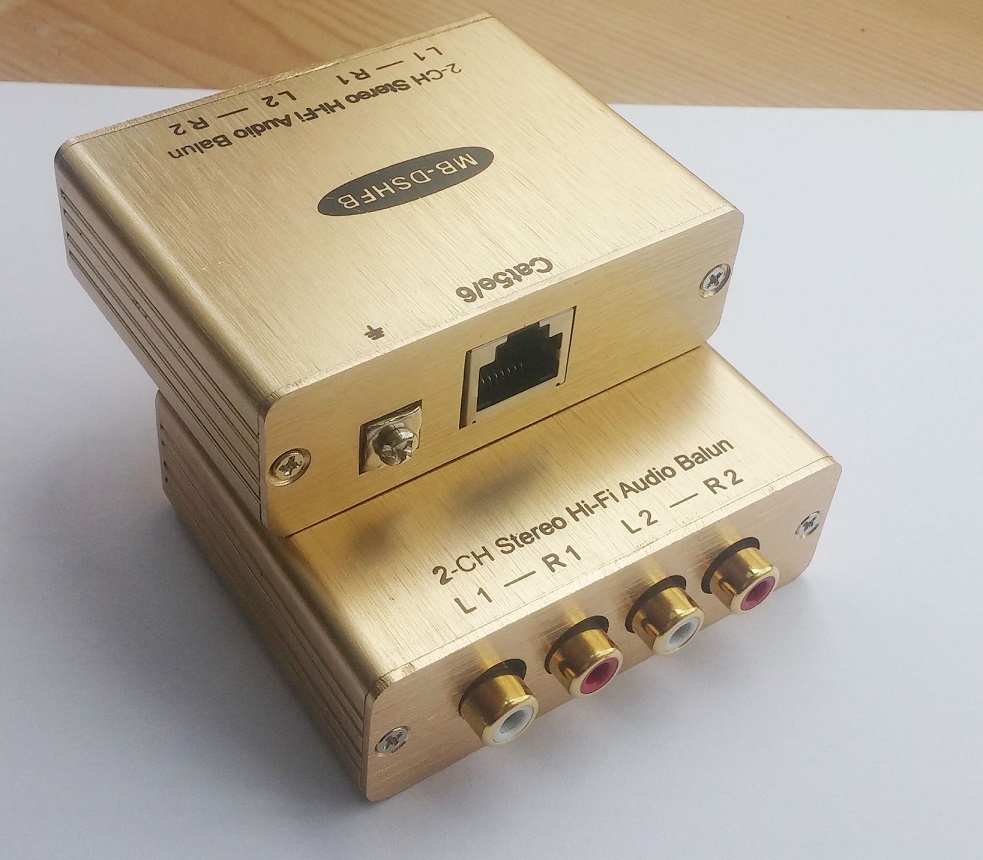

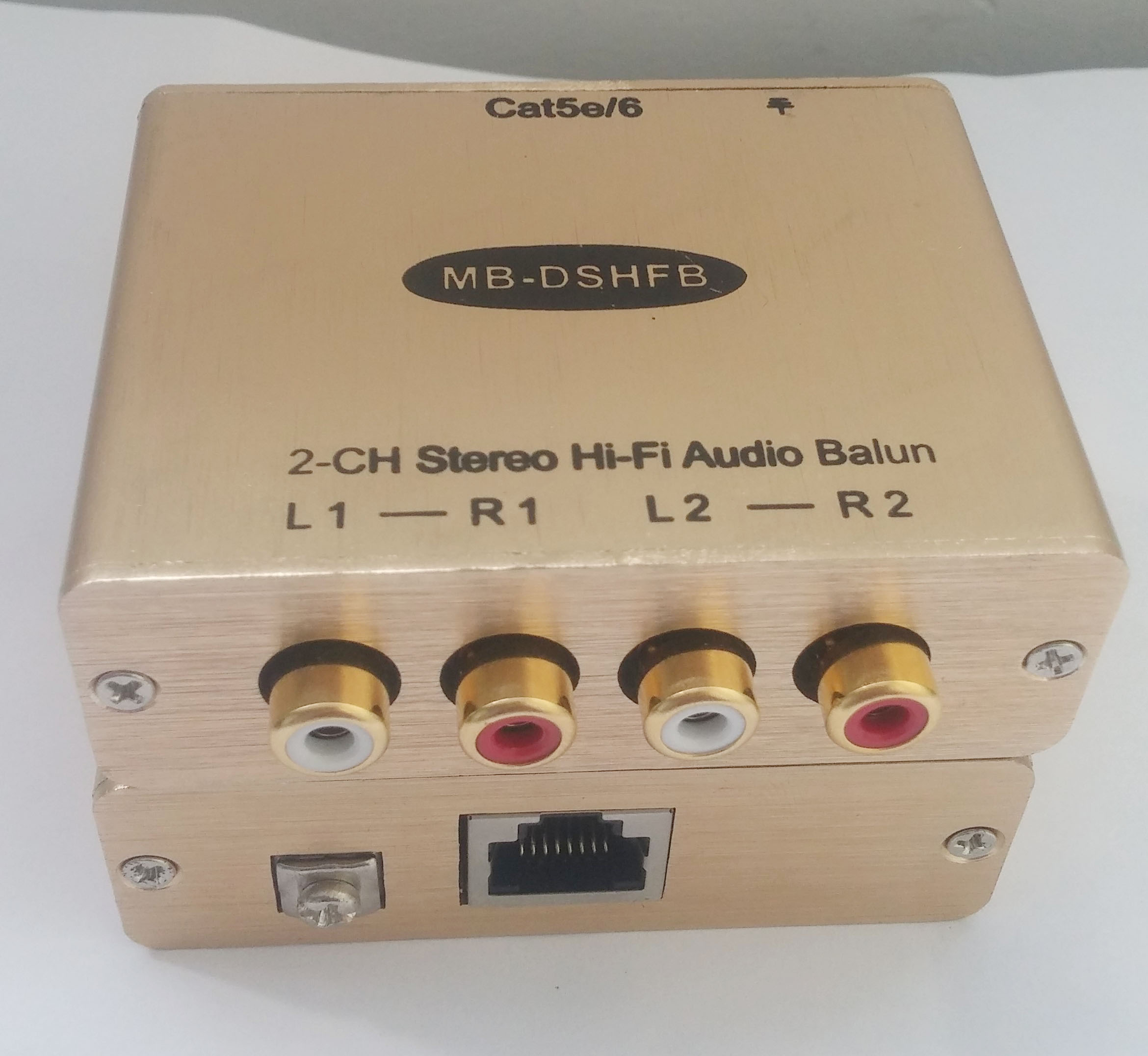

2路广播级立体高保真音频传输器
特点
※2路广播级立体高保真音频传输器。
.※高保真音频传输距离达到1000米。
※平衡传输方式，抗共模干扰能力强。
※用特用的音频扩频隔离技术。
※嵌入多级防雷保护方式。
※无源要求,性能稳定可靠。
产品介绍 该设备采用MUXBOXS特有的平衡均衡特性阻抗转化传输及模拟音频扩频隔离技术，具用强的抗干扰、EMI能力等特点。能够有效解决由于音频传输线过长或地电位差环路电流等原因造成的设备失真和音频噪声，消除音频底噪等现象，该产品适用于各种不同距离的延长应用领域。
应用连接图
产品规格 功能描述 2路高保真音频传输器 适用范围 高保真分配显示，数字机顶盒， HI-FI家庭影院，大屏幕投影视频会议， 公共视频广播系统，远程多媒体教育、教室医疗、 军事领域，高保真平板视频媒体广告传输演示 带宽 20 Hz to 20 KHz 输入信号峰值 1.1Vp-p 输入输出阻抗 最小600 欧 插入损耗 小于2dB 信号反射率 大于15dB 共模抑制比 大于60dB 传输距离 1K米 隔离电压 大于800V 绝缘电阻 100M欧姆 防护级别 RCA音频接口 2KV执行标准：IEC61000-4-5 双绞线传输接口 2KV(差模)，4KV(共模) 执行标准：IEC61000-4-5 整机静电防护 1a 接触放电 3级 1b 空气放电 3级 执行标准：IEC61000-4-2 信号结构 音频: Pins 1(R) & 2(T),Pins 7(R) & 8(T) 标准双绞线特性 特性阻抗：100 欧 分布电容 20 pf/ft 衰减：6.6 dB/305m @1 MHz 接口特性 2个RCA母头:白红 1个RJ45网口 环境 工作温度 0-70°C 贮存温度 -20°C- 85°C 湿度 0-95% 外壳材料 铝型材 体积 145mm*110mm*60mm 颜色 金色 重量 248g
快递设置 1.用音频连接线缆连接音频源和传输器MB-DSHFB，把做好水晶头的网线一端插入传 输器网线接口。 2. 通过音频连接线缆连接传输器音频输出接口到音频设备，把做好水晶头的网线另外一 端插入传输器网线接口。 3.建议连接接地座子到大地。 4.检查设备是否连接好，确认好以后，打开设备电源。
售后服务
产品保修二年，质量产题15天内包换不包退。
