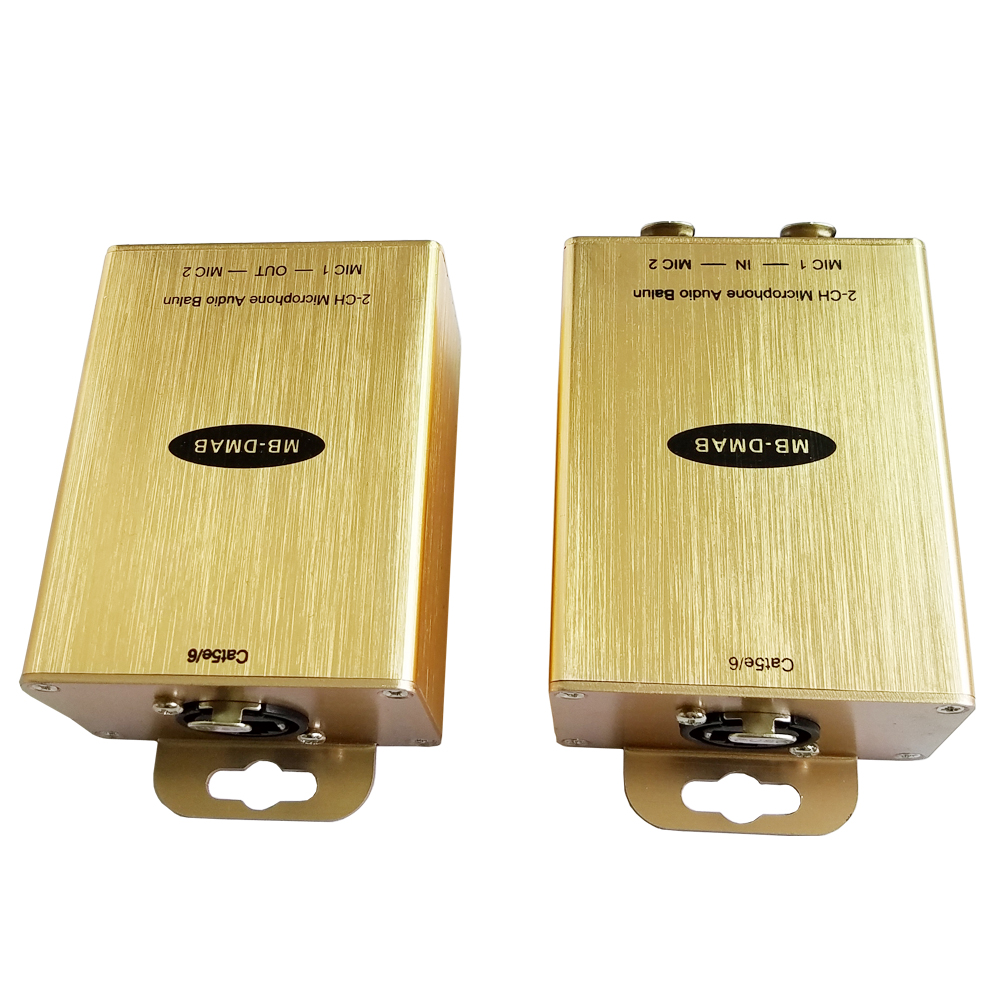

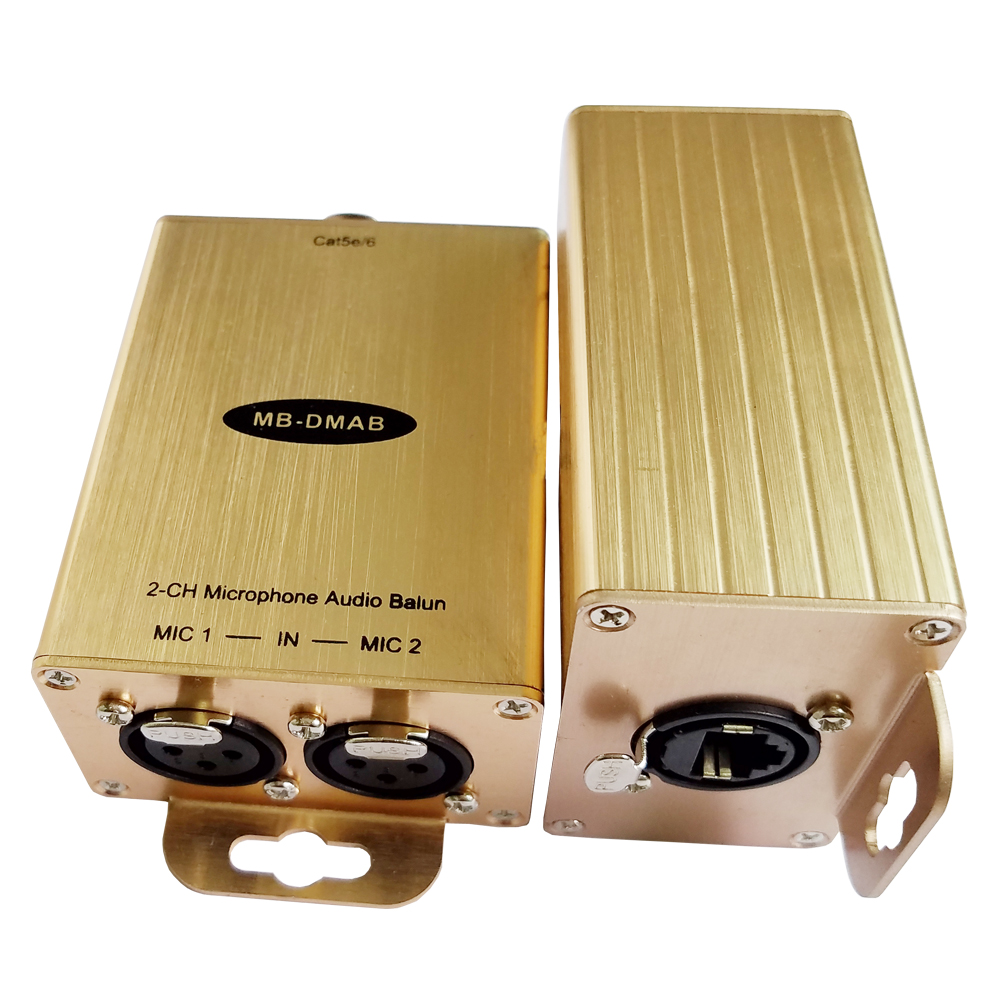

2路麦克风信号网线延长器
特点
※2路麦克风信号网线传输器。
※麦克风最远传输距离达到535米。
※48V幻象电源最远可传输259米。
※采用多级滤波设计。
※采用多级端口防浪涌保护电路
※成本低、布线灵活、移动方便
※无源要求、连续工作，性能稳定可靠
描述 深圳欧凯讯科技两路麦克风信号延长器MB-DMAB是一款以网线（Cat5e/6）为传输介质进行长距离传麦克风信号的设备，该设备支持无源、有源麦克风（单声道或者立体道）及幻象电源传输，最远可以无失真传输535米。MB-DMAB采用多级滤波及特性阻抗匹配设计，减少信号反射，能够有效抑制回路导致电流声，具有非常低噪音和低信号失真。该传输器的麦克风及RJ45接口采用纳秒级快速大通流量的防浪涌设计，能够有效有保护设备免受雷击或者ESD造成损害，并且采用抗干扰传输技术，具用强的抗干扰、EMI能力等特点。 典型应用 技术参数 功能描述 2路麦克风信号网线延长器 适用范围 无源或有源单声道，立体声道或者幻象电源麦克风等应用环境 带宽 40Hz-20K Hz 输入信号最大峰值 2.3Vp-p 插入损耗 小于1dB 回路损耗 小于10dB 共模抑制比（CMMR） 大于60dB 最大失真（THD） < 0.3% (40 Hz to 20 kHz） 噪声 <-63dB 两通道串扰 大于-95dB(20KHz) 最大传输距离 无源麦克风 535米 幻象电源麦克风 259米 防护级别 XLR音频接口 2KV执行标准：IEC61000-4-5 双绞线传输接口 2KV(差模)，4KV(共模) 执行标准：IEC61000-4-5 整机静电防护 1a 接触放电 3级 1b 空气放电 3级 执行标准：IEC61000-4-2 信号结构 MIC1: Pins 1(R) & 2(T) MIC2:Pins 3(R) & 6(T) 标准双绞线特性 特性阻抗：100 欧 分布电容 20pF/ft 衰减：6.6 dB/305M@1 MHz 接口特性 3P XLR接口：2个 RJ45网口：1个 环境 工作温度 0-70°C 贮存温度 -20°C- 85°C 湿度 0-95% 外壳材料 铝型材 包装体积 170mm*130mm*60mm 颜色 金色 重量 405g
麦克风网线传输器MB-DMAB设计符合专业标准，具有大带宽的频率响应和残余噪音。能够广泛应用于会议室、舞厅、礼堂、学校、教室、家庭影院、剧院等不同领域。
