2路同轴数字音频传输器
描述

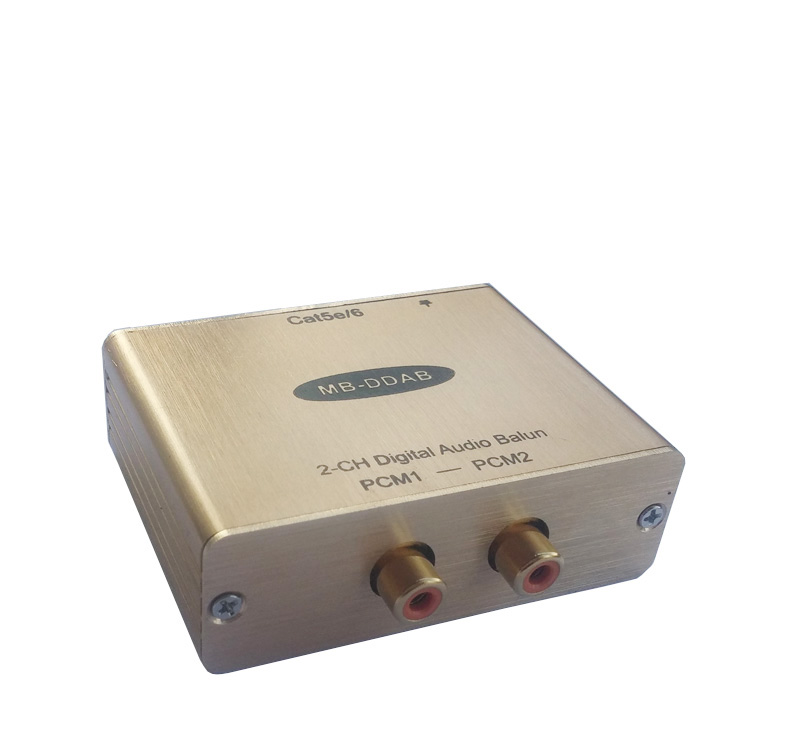

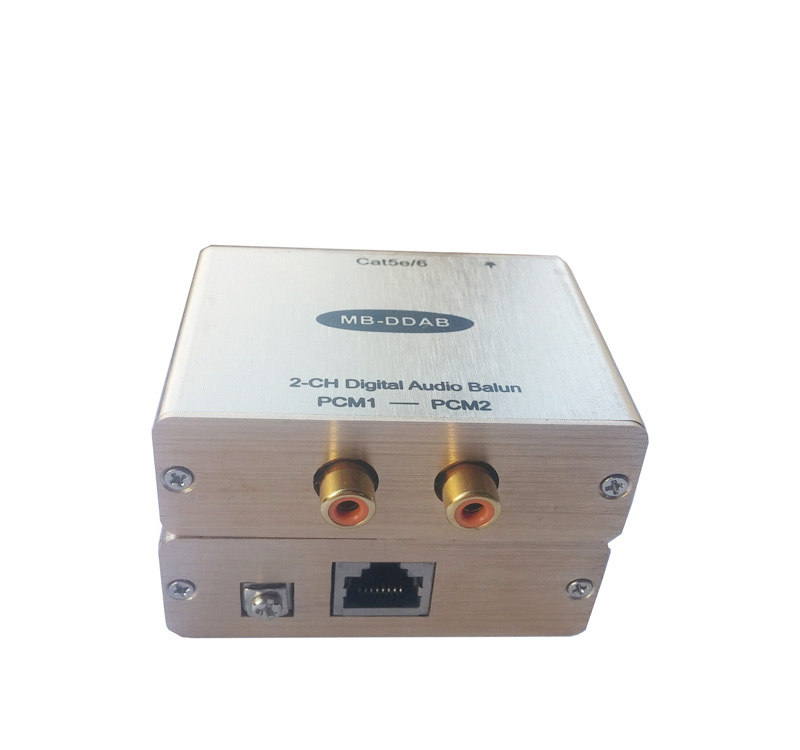

深圳市欧凯讯双路S/PDIF数字同轴音频传输器（MB-DDAB）是以网线为介质无失真实时传输2路高保真同轴数字音频信号，最远距离可达到183米。MB-DDAB采用3级防浪涌保护设计能够有效保护数字音频设备免受静电损坏。该设备具用强的抗干扰、EMI能力等特点。能够有效解决由于音频传输线过长或地电位差环路电流等原因造成的设备失真和音频噪声，该产品适用于各种不同距离的延长应用领域兼容性强，可以支持杜比（Dolby)、数字化影院系统(DTS)等多种数字格式数字音频。
在设计应用中，可以应用于杜比音频数字系统、数字化影院系统等多功能数字音频系统。在Hi-Fi家庭影院，大屏幕投影视频会议，公共视频广播系统，远程多媒体教育、教室医疗、平板视频媒体广告传输演示等不同领域能够广泛应用。

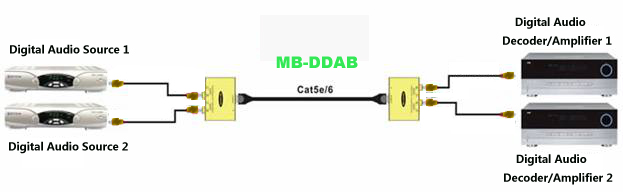

应用连接
技术参数
|
描述 |
2路S/PDIF同轴数字音频网线传输器 |
|
适用范围 |
数字音频影院、数字音频系统、 Hi-Fi家庭影院、高保真数字DTS中心、 公共视频广播系统、数字杜比音频系统、高保真音视频媒体广告传输演示、多媒体数字体验中心 |
|
带宽 |
1M-25 MHz |
|
输入信号峰值 |
1.0 Vp-p |
|
插入损耗 |
小于1 dB |
|
共模抑制比 |
大于65dB |
|
输入输出阻抗（RCA） |
75欧姆 |
|
音频传输阻抗（RJ45） |
100欧姆 |
|
传输距离（Cat5e/6) |
183米 |
|
防护级别 |
RCA音频接口：2KV |
|
双绞线传输接口：2KV(差模)，4KV(共模) | |
|
信号结构 (RJ45) |
音频1 (White): pins 1[R] & 2 [T] |
|
双绞线特性 |
特性阻抗：100 欧 分布电容 20 pf/ft 衰减：6.6 dB/305m @1 MHz |
|
接口特性 |
2个RCA母头:橙色 1个RJ45网口 1个接地接口 |
|
环境 |
工作温度: 0° to 70°C |
|
外壳材料 |
铝型材 |
|
包装体积 |
145mm*110mm*60mm |
|
重量 |
265g |
