3.5MM立体音频隔离器
特点
※有效消除3.5MM音频电位差造成的噪声
※20Hz-20KHz宽频率响应范围
※最大0.5dB插入损耗,失真小
※采用多级隔离电路,滤波设计
※输入输出端口采用4KV ESD防浪涌保护
※隔离电压可达800V,绝缘电阻100M

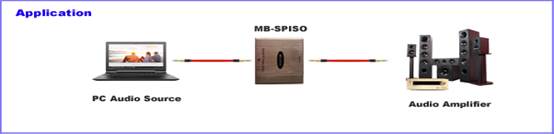

隔离传输器MB-SPISO左右声道每个输入输出都与外壳和输出接地端电气完全隔离。能够广泛应用于多媒体播放器、笔记本电脑、PC台式电脑、3.5MM立体声卡、汽车音频系统、K歌话筒或其他消费类音频产品,连接到MB-SPISO输入,输出连接到音频系统中放大器或混音器等等的输入端。 典型连接应用
技术参数 描述 3.5MM立体音频隔离传输器 适用范围 多媒体播放器、笔记本电脑、PC台式电脑、3.5MM立体声卡、汽车音频系统、K歌话筒、立体声音频放大器、音频切换器、音频监视器和其他线路级音频设备等等 插入损耗 0.2dB(Max) 带宽 20-20K Hz 输入阻抗(RCA) 600Ω 输出阻抗(RCA) 600Ω 隔离电压 800V 绝缘电阻 100M Ω 失真率(THD) < 0.5%(20 Hz to 20 kHz),0.05%@1 kHz 串扰 < 60 dB(20 Hz to 20 kHz) (100 Ω输入阻抗, 10 kΩ负载) < 70 dB @ 1 kHz 信噪比(S/N) >95dB 接口 输入:1个3.5MM立体音频接口 输出:1个3.5MM立体音频接口 防护级别 输入3.5MM接口 4KV(ESD) 输出3.5MM接口 环境 工作温度 0-70°C 贮存温度 -20°C- 85°C 湿度 0-95% 外壳材料 铝型材 包装体积 145mm*110mm*60mm 颜色 金色 包装重量 151g
描述

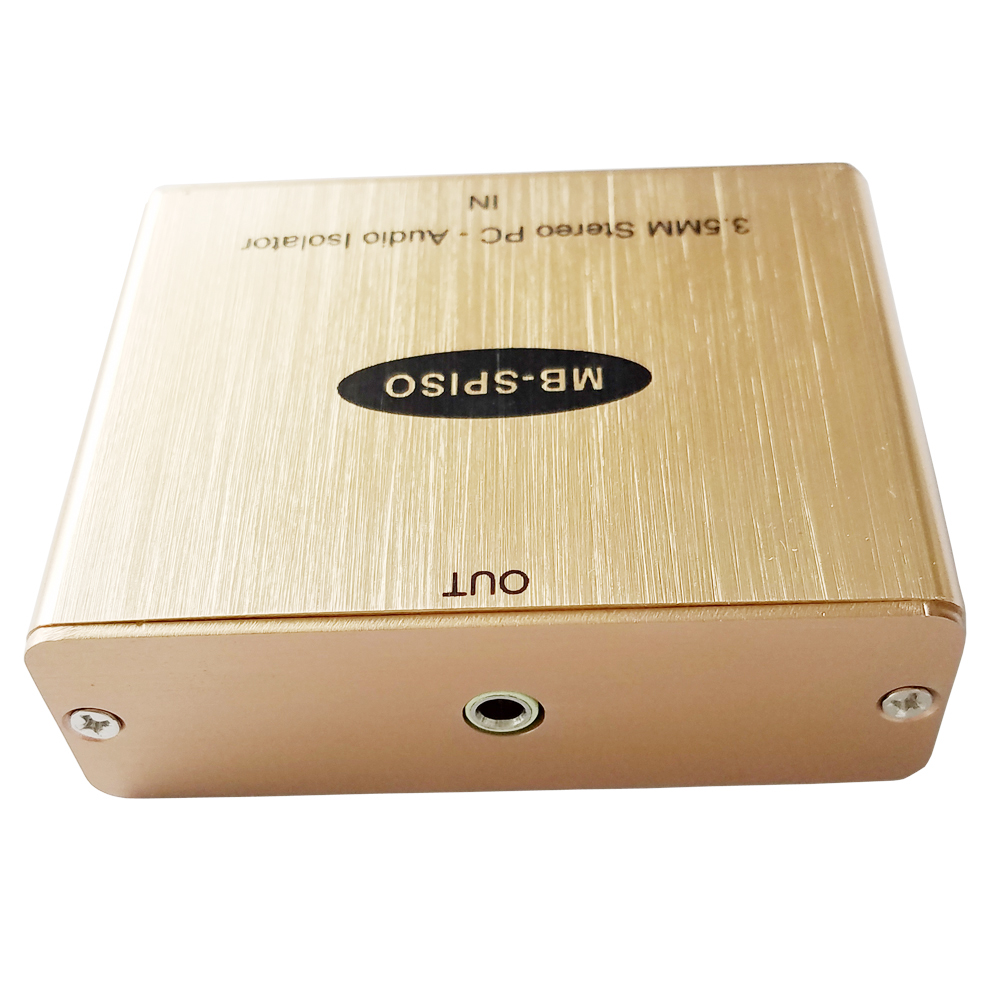

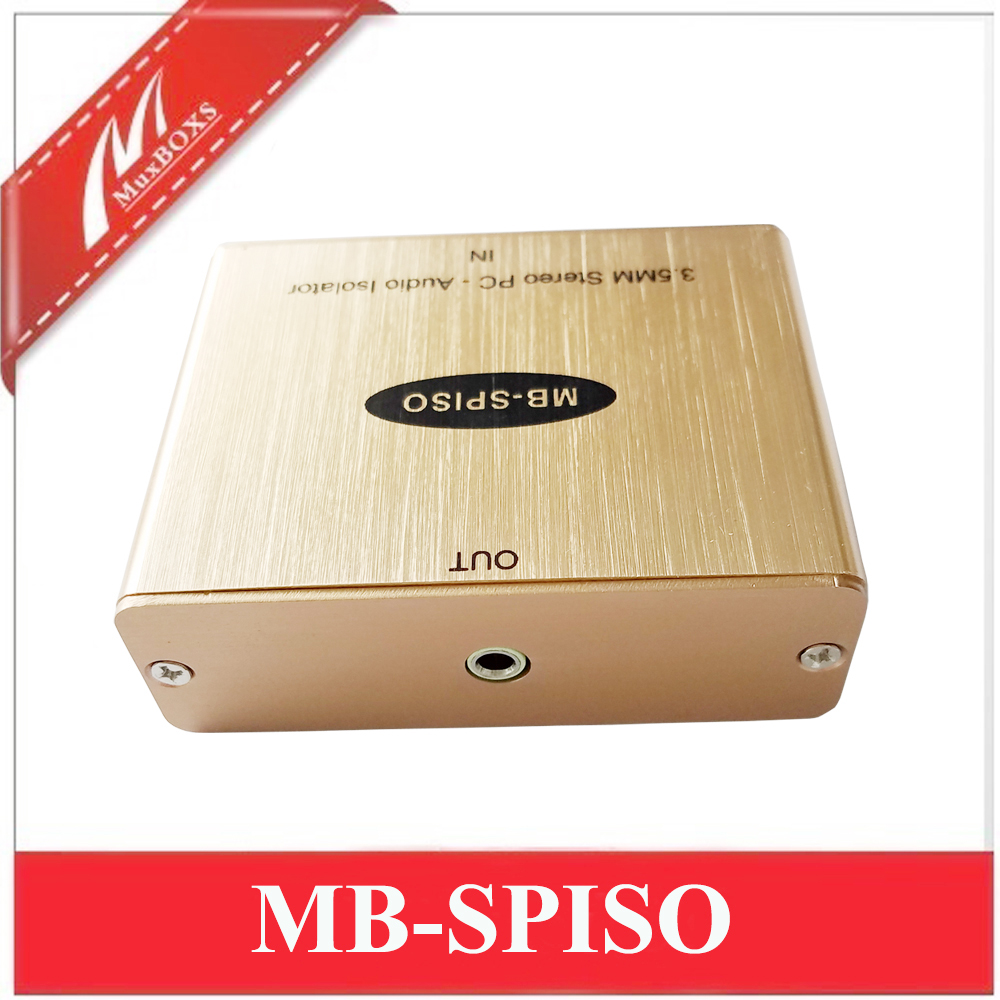

深圳市欧凯讯科技3.5MM立体音频隔离传输器MB-SPISO是一款3.5MM高保真立体音频隔离器,能够有效消除传输过程中由于3.5MM音频传输过程中出现电位差或者高低频干扰造成的嗡嗡声和交流噪音。该设备采用2级隔离电路及滤波设计,具有非常高的输入输出阻抗。输入输出端口采用4KV ESD防浪涌设计,能够有效保护音频源及接收设备免受静电损坏。并且在处理信号过程中最大插入损耗仅仅0.2dB,信号最大失真小于0.5%。
