立体高保真音频扩展传输器
特点
※高保真音频延长器,带一路扩展输出。
※高保真音频传输距离达到1000米。
※平衡传输方式,抗共模干扰能力强。
※用特用的音频扩频隔离技术。
※嵌入多级2KV防雷保护方式。
※无源要求,性能稳定可靠。

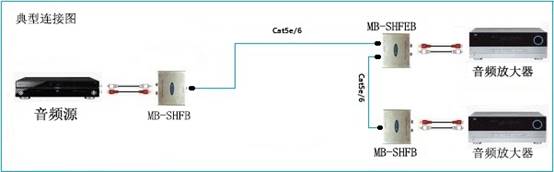

该设备采用MUXBOXS特有的平衡均衡特性阻抗转化传输及模拟音频扩频隔离技术,具用强的抗干扰、EMI能力等特点并且内部采用多级2KV ESD防雷保护电路设计,能够有效保护设备免受浪涌损坏。能够有效解决由于音频传输线过长或地电位差环路电流等原因造成的设备失真和音频噪声,消除音频底噪等现象,因此该产品适用于各种不同距离的延长应用领域。 简单连接图
技术参数 功能描述 高保真音频扩展传输器 适用范围 CD播放器、数字机顶盒、Hi-Fi家庭影院、公共视频广播系统、远程多媒体教育、教室医疗、高保真平板视频媒体等等 带宽 20 Hz to 20 KHz 输入信号峰值 1.1Vp-p 输入输出阻抗 最小600 欧 插入损耗 小于2dB 信号反射率 大于15dB 共模抑制比 大于60dB 传输距离 1K米 THD 0.007%(最大) 隔离电压 大于800V 绝缘电阻 100M欧姆 扩展接口级联数 3级(最大) 防护级别 RCA音频接口 2KV执行标准:IEC61000-4-5 双绞线传输接口 2KV(差模),4KV(共模) 执行标准:IEC61000-4-5 整机静电防护 1a 接触放电 3级 1b 空气放电 3级 执行标准:IEC61000-4-2 信号结构 音频: Pins 1(R) & 2(T),Pins 7(R) & 8(T) 标准双绞线特性 特性阻抗:100 欧 分布电容 20 pf/ft 衰减:6.6 dB/305m @1 MHz 接口特性 2个RCA母头:白红 2个RJ45网口 环境 工作温度 0-70°C 贮存温度 -20°C- 85°C 湿度 0-95% 外壳材料 铝型材 体积 145mm*110mm*60mm 颜色 金色 重量 165g 快速设置 1.用音频连接线缆连接音频源或者音频接收设备到传输器MB-SHEFB,把做好水晶头的网线一端插入传输器网线接口。把做好水晶头的网线另外一端插入传输器网线接口。3.检查设备是否连接好,确认好以后,打开设备电源。介绍

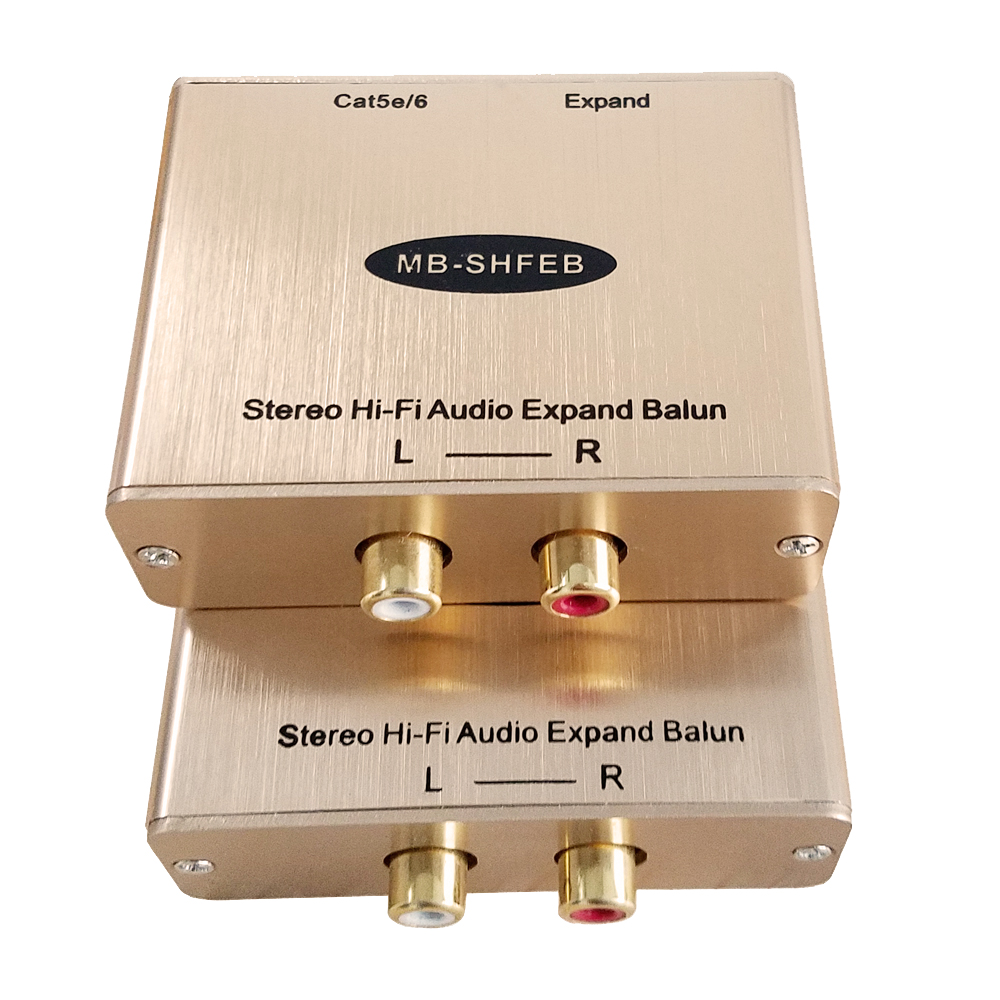

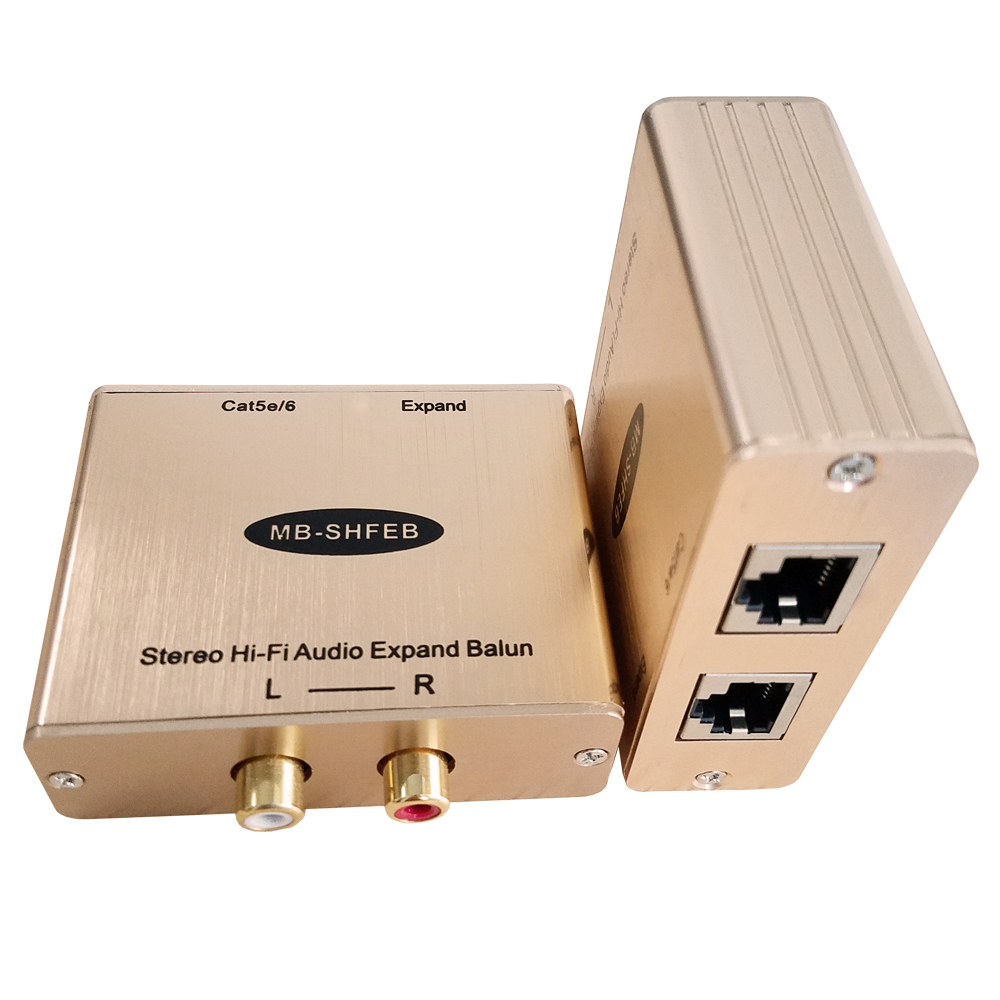

立体高保真音频延长器MB-SHFEB是一款以网线(Cat5e/6)为传输介质进行长距离传输立体高保真音频设备,同时带一路RJ45音频输出。MB-SHFEB采用特用的扩频隔离技术,具用高保真隔离抗干扰能力,音频无失真传输距离可达1千米。MB-SHEFB可以成对使用或者与MB-SHFB、MB-SPAB、MB-DXLB等产品搭配使用,输出3.5MM立体音频、高保真RCA音频或平衡XLR专业音频等输出。它既可以做为2路高保真音频发送器使用,也作为高保真音频接收器同时带一路RJ45输出。
