色差分量视频/数字音频延长器

MB-COVDAB MB-COVDAB MB-COVDABMB-COVDAB
MB-COVDAB
产品评论
产品详细信息:

产品介绍

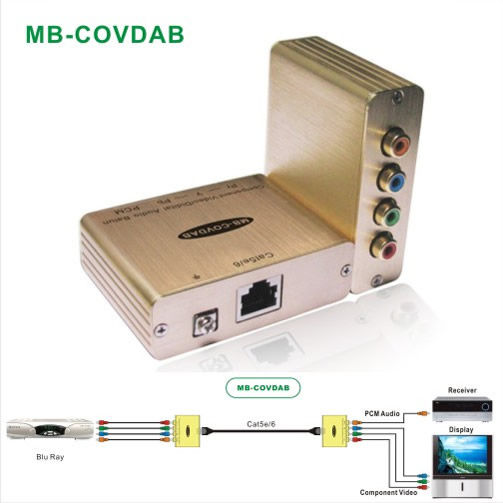

 色差分量视频/数字音频延长器MB-COVDAB是一款高清色差分量视频/数字音频信号双绞线延长设备,该设备具有高保真还原图像色彩能力,支持480i/p、720p、1080i/p等高清格式及多种同步方式的显示设备,传输距离可达305米。可应用于游戏机高保真分配显示,高清数字机顶盒,高清晰多媒体电脑演示,HI-FI家庭影院,大屏幕投影视频会议,公共视频广播系统,远程多媒体教育、教室医疗、军事领域,高保真平板视频媒体广告传输演示等等。

该设备采用MUXBOXS特有的平衡均衡特性阻抗转化传输及模拟音频扩频隔离技术,具有强的抗干扰、EMI能力。能够有效解决由于视频音频传输线过长或地电位差环路电流等原因造成的显示设备显示颜色失真和音频噪声,消除图象文字发虚、重影、拖尾和音频底噪等现象,适用于各种不同距离的延长应用领域。



产品特点

※采用平衡均衡传输方式,抗共模干扰能力强

※采用特有的音频隔离技术

※支持色差分量视频格式:480i/p,720p,1080i/p

※成本低、布线灵活、移动方便

※无源要求、全天侯连续工作,性能稳定可靠

音频矩阵切换器,音频分配器,音频分配放大器,助推器,音响,麦克风,家 庭影院,DVD光盘,录像机,摄像机,混音器,和其他商业或消费者模拟设备。

传输距离:480i/p: 305米;720p,1080i/p::152米;数字音频: 200米

无源要求、全天侯连续工作,性能稳定可靠



性能参数

           功能描述

           色差分量视频/数字音频传输器

适用范围

蓝光播放显示设备,高清数字机顶盒,高清晰多媒体电脑演示,数字家庭影院,大屏幕投影视频会议,公共视频广播系统,远程多媒体教育、教室医疗、军事领域,高保真平板视频媒体广告或者数字音频设备传输等场合应用

            带宽

图像:0-60 M Hz

数字音频:0-25 M Hz

信号峰值

图像:1.1V

音频:1.1V

每对双绞线图像插入损耗

0.1 dB@0.1 MHz

每对双绞线音频插入损耗

小于2dB

   音频共模抑制比

大于 60 dB @ 1KHz

             传输距离

480i/p: 305米

720p,1080i/p::152米

数字音频: 200米

          标准双绞线特性

特性阻抗:100 欧

分布电容 :20 pf/ft

衰减:6.6 dB/305m @1 MHz

输入输出阻抗

75欧 @ 1 MHz

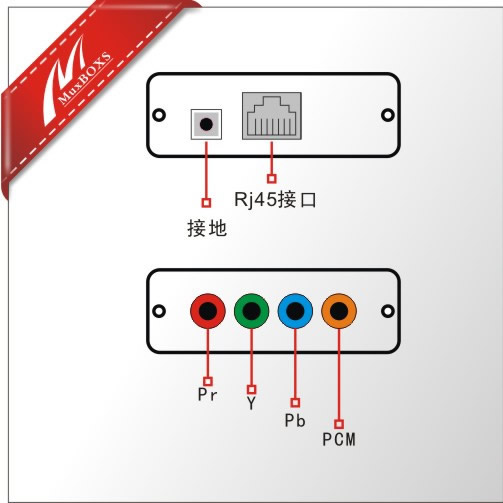

接口特性

4个RCA母头:红绿蓝橙

1个RJ45网口

             信号结构

色差图像:Red (Pr): Pins 7(R) & 8(T)  Green (Y): Pins 3(R) & 6(T)

Blue (Pb):Pins 1(R) & 2(T) 数字音频: Pins 4(R) & 5(T)

适用温度

工作温度:0-55°C

贮存温度:-20°- 85°C

湿度:  0-95%

外壳材料

铝合金

体积(包装)

7.5*26*151mm

重量 (单位:1对)

170g

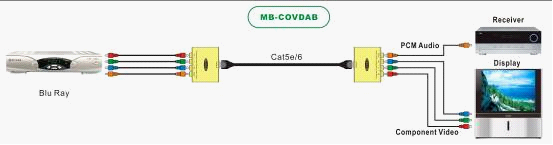

典型应用:
