VGA视频延长器

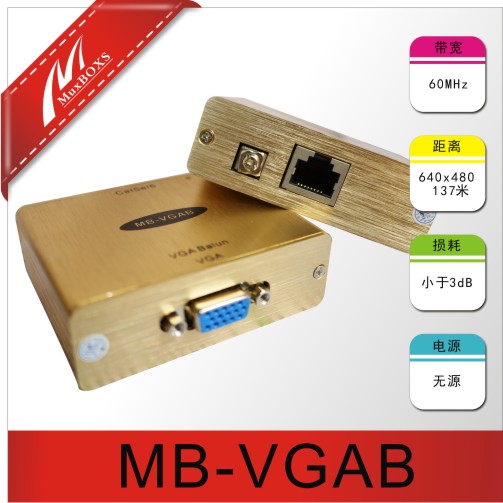

MB-VGAB MB-VGAB MB-VGABMB-VGAB


型号:MB-VGAB

※采用平衡均衡传输方式,抗共模干扰能力

※格式:VGA、SXGA、SVGA、 WXGA、XGA等

※成本低、布线灵活、移动方便

※无源要求、全天侯连续工作,性能稳定可靠

※传输距离:640x480时可传输137米

1024x768分辨率时可达到76米
产品评论
产品详细信息:

产品介绍

VGA视频延长器 MB-VGAB 是一款单路宽带宽、抗干扰能力强的VGA视频信号发送和接收器 ,该产品具有高保真还原图像色彩能力 ,支持在不同分辨率下的VGASXGASVGA WXGAXGA等多种格式视频设备 ,当分辨率为640x480时可传输137米,1024x768分辨率时可达到76米。

该产品广泛应用于数据控制中心、会议室演示以及教学环境和公司培训等。该设备采用MUXBOXS特有的平衡均衡特性阻抗转化传输技术,具有强的抗干扰、EMI能力。能够有效解决由于视频音频传输线过长或地电位差环路电流等原因造成的显示设备显示颜色失真,消除图象文字发虚、重影、拖尾和音频底噪等现象,该产品适用于各种不同距离的延长应用领域。



产品特点

※采用平衡均衡传输方式,抗共模干扰能力强

※采用多级ESD端口防护设计

※支持视频格式:VGASXGASVGA WXGAXGA等

※成本低、布线灵活、移动方便

※无源要求、全天侯连续工作,性能稳定可靠

※传输距离:分辨率为640x480时可传输137米,1024x768分辨率时可达到76米

※无源要求、全天侯连续工作,性能稳定可靠



功能参数

   功能描述

       无源VGA视频延长器

适用范围

数据控制中心、会议室演示以及教学环境和公

司培训等领域s

      带宽

 60MHz

      输入信号峰值

视频信号: 1.1Vp-p

水平同步: TTL电平. 300kHz带宽

垂直同步: TTL电平. 300kHz带宽

    每对线插入损耗

小于3dB

    共模抑制比(CMMR)

15kHz :60dB max

100kHz - 10MHz :40dB max

100MHz:20dB max

视频差分增益

     +/- 2%

视频差分相位

     +/- 2%

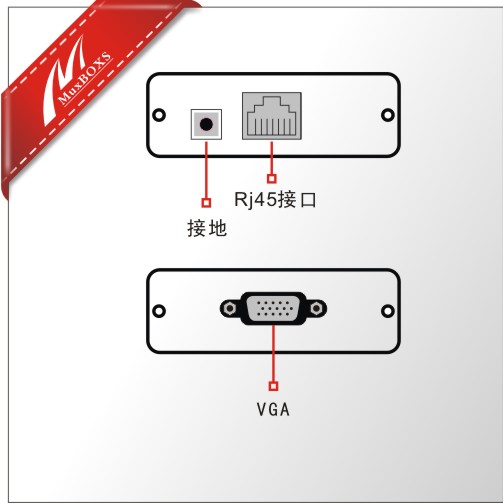

连接特性

RJ45

15P D-SUB 公头

     最大距离

VGA: 640x480 :137米

SXGA: 1280x1024  :61米

SVGA: 800x600:107米

WXGA:1366x768  :55米

XGA: 1024x768 :76米

   RJ45信号结构

R信号: Pin 1 (+) Pin 2 (-)   水平同步: Pin 3

G信号: Pin 4 (+) Pin 5 (-)垂直同步 :Pin 6

B信号: Pin 7 (+) Pin 8 (-)

   标准双绞线特性

特性阻抗:100 欧

分布电容 20 pf/ft

衰减:6.6 dB/305m @1 MHz

输入输出阻抗

输入: RGB 75欧

输出: RGB 100 欧

同步信号: 标准TTL电平

适用温度

工作温度:0-55°C

贮存温度:-20°- 85°C

湿度:  0-95%

外壳材料

铝合金

体积(包装)

145mm*110mm*60mm

重量 (单位:1对)

170g



典型应用:

无源VGA延长器
