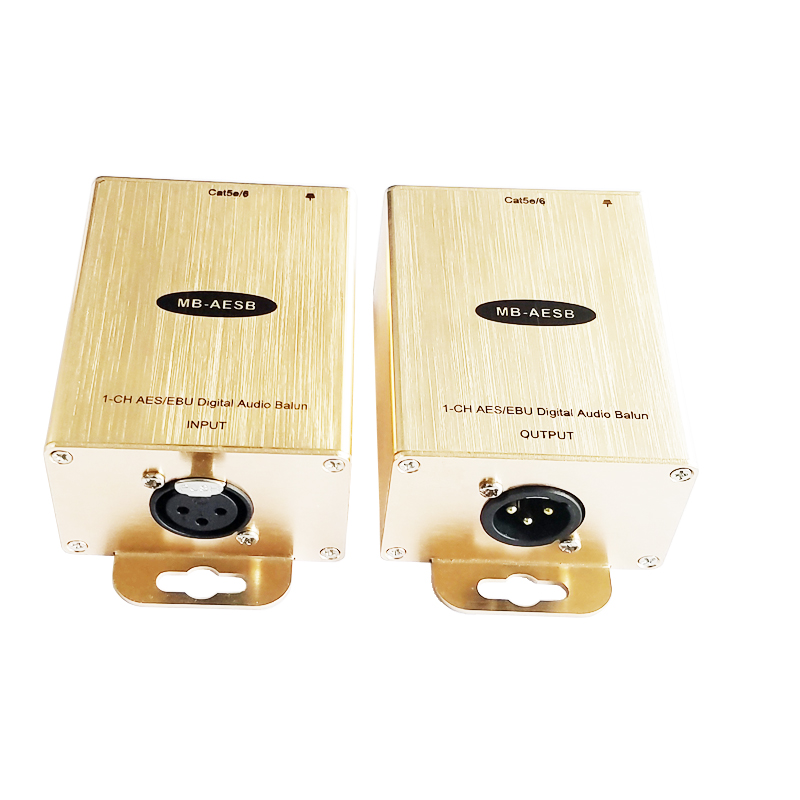

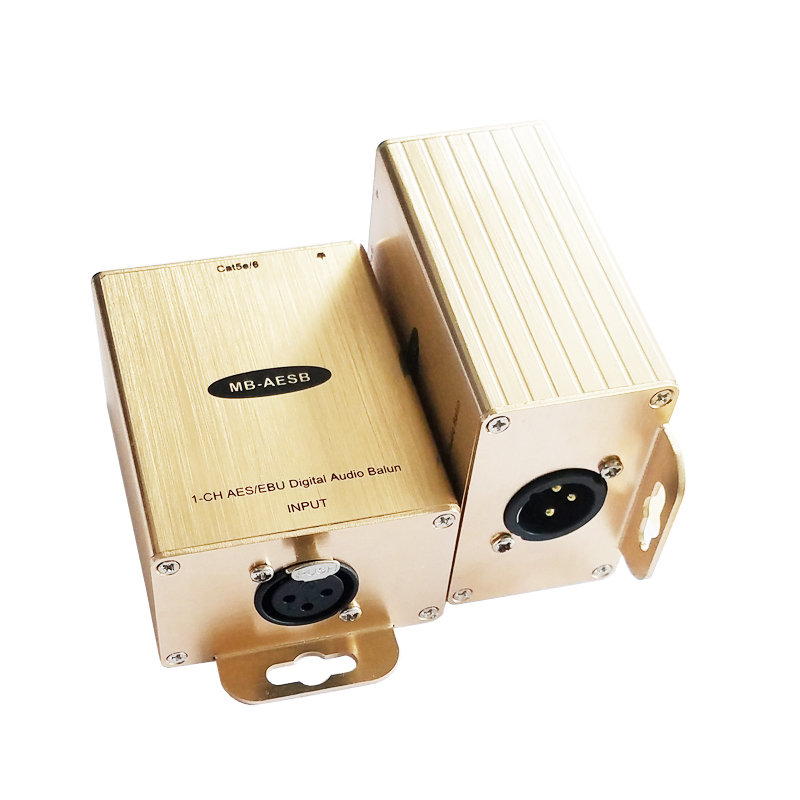

数字平衡AES/EBU音频传输器
特点
※一路平衡数字音频网线传输器.
※数字音频最远传输距离可达411米
※支持最大采样频率24Bit/192kHz.
※100K-30M频率工作带宽.
※采用多级大通流量防雷保护模式设计.
※无源要求，方便移动，性能稳定。

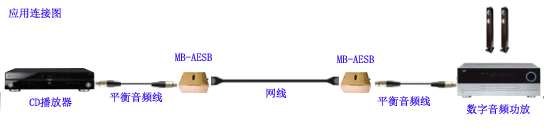

描述 深圳欧凯讯科技平衡数字音频传输器（MB-AESB）是一路以网线（Cat5/6）为传输介质长距离实时无失真传输一路平衡数字音频信号，最远传输距离可达411米。该设备兼容性强，支持32k Hz,44.1k Hz,48k Hz,96k Hz,192k Hz等多种采样率及16/20/24比特量化数字音频信号，采用100K到30M Hz的大带宽设计。在信号方面采用3级滤波处理，XLR音频接口采用4KV快速ESD防浪涌保护，网线接口采用2KV大通流量保护设计，能够有效保护设备免受静电损坏。 在设计应用中，可以应用于杜比音频数字系统、数字化影院系统等多功能数字音频系统。在Hi-Fi家庭影院，大屏幕投影视频会议，公共视频广播系统，远程多媒体教育、教室医疗、平板视频媒体广告传输演示等不同领域能够广泛应用。 典型应用
技术参数 描述 一路平衡数字音频传输器 支持标准 LPCM, Dolby Digital® 5.1, DTS, Dolby® True HD 带宽 100K-30M Hz Vpp 2.7V 最大插入损耗 0.5dB(最大) 共模抑制比 60dB(最小) 最大抖动 ±5ns 阻抗 输入 110欧姆 输出 110欧姆 传输距离 采样率 最远传输距离 32K Hz 1350ft (411m) 44.1K Hz 1250ft (381m) 48K Hz 1200ft (365m) 96K Hz 1050ft (320m) 端口防浪涌 RJ45端口 2KV XLR平衡音频接口 4KV ESD 整机防浪涌属性 1a 接触放电3级 1b 空气放电3级 执行标准：IEC61000-4-2 RJ45信号结构 平衡音频 : 1、2 网线要求 超五类或六类 接口 1个XLR平衡接口 1个防浪涌保护接口 环境 工作温度 静电浪涌接口 存储温度 0° to 70°C 湿度 -20° to 85°C 金色型材 0-95% 外壳 金色铝型材 包装 170mm*130mm*60mm 重量 405g
特性阻抗: 100 欧姆 最大分布电容: 66pF/米
衰减: 6.6 dB/305米
